Gerbang Logika ( Logic Gates )

Oleh Muhammad Jafar Shiddiq

Minggu, 15 April 2018

Bagikan :

Tweet

" Apa Itu Gerbang logika? "
Gerbang Logika atau dalam bahasa Inggris disebut dengan Logic Gate adalah dasar -dasar pembentukan Sistem Elektronika Digital yang berfungsi untuk mengubah satu atau beberapa Inputan (masukan) menjadi sebuah sinyal Output (Keluaran) yang Logis. Gerbang Logika beroperasi berdasarkan sistem bilangan biner ( 1 dan 0 ) yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.


" Apa aja sih jenis-jenis Gerbang Logika?"
Gerbang Logika terdiri dari 7 jenis logika, dimana masing-masing jenis tersebut memiliki perbedaan logika, berikut ini jenis jenis gerbang logika :

• Gerbang OR

• Gerbang NOT

• Gerbang AND

• Gerbang NAND

• Gerbang NOR

• Gerbang X-OR    (Exclusive OR)

• Gerbang X-NOR (Exclusive NOR)

Gerbang logika berupa tabel kombinasi variabel inputan (masukan) yang menghasilkan Output (keluaran) Logis yang disebut dengan "Tabel Kebenaran" atau dalam bahasa ingglish disebut dengan "Truth Table".

1. Gerbang AND (AND Gate)

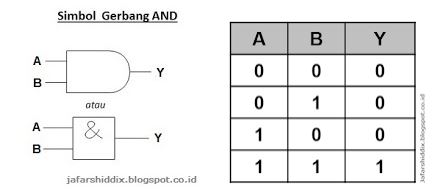

Gerbang AND atau  "AND GATE" merupakan gerbang logika yang mempunyai dua inputan (Masukan) dan satu output (keluaran). Untuk mengetahui lebih jelas, perhatikan simbol dan tabel kebenaran gerbang AND berikut.

2. Gerbang OR (OR Gate)

Gerbang OR atau "OR GATE" merupakan jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). Meskipun mempunyai pengertian yang sama dengan gerbang OR tapi memiliki perbedaan pada simbol dan tabel kebenaran. Pada gerbang OR inputan harus memilki nilai 1 karena OR menggunakan sistem pertambahan +. Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang OR berikut.

3. Gerbang NOT (NOT Gate)

Gerbang NOT atau  "NOT GATE" atau Inverter (Gerbang Pembalik) merupakan gerbang logika yang hanya mempunyai satu inputan (Masukan) dan satu output (keluaran). Dikatakan Inverter karena gerbang ini menghasilkan nilai ouput yang berlawanan dengan nilai inputnya. Untuk lebih jelasnya bisa dilihat pada simbol dan tabel kebenaran gerbang NOT berikut.

4. Gerbang NAND
Gerbang NAND atau disebut juga "NAND GATE" adalah jenis gerbang logika kombinasi yang memiliki dua input (Masukan) dan satu output (keluaran). Pada dasarnya gerbang NAND merupakan pengembangan atau kombinasi dari gerbang AND dan gerbang NOT "NAND = NOT AND". Untuk lebih jelasnya perhatikan simbol dan gerbang kebenaran gerbang NAND berikut.

5. Gerbang NOR

Gerbang NOR atau "NOR GATE" merupakan pengembangan dari gabungan kombinasi dari gerbang OR dan gerbang NOT. Gerbang ini memiliki dua inputan dan satu Output (keluaran), untuk lebih jelasnya bisa dilihat pada gambar simbol dan tabel kebenaran dibawah.

6. Gerbang X-NOR ( Exclusive NOR )

Gerban X-NOR terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda. Hal ini merupakan kebalikan dari Gerbang X-OR (Exclusive OR).

7. Gerbang X-OR ( Exclusive OR )
X-OR adalah singkatan dari Exclusive OR yang terdiri dari 2 Input dan 1 Output Logika. Gerbang X-OR menghasilkan Outputan Logika 1 jika semua Inputan memiliki nilai logika yang berbeda.

***
